帶電阻微動開關是一種常見的電子元器件,具有靈敏、可靠的特點,在新能源汽車充電槍應用中起到了重要作用。本文將詳細介紹內置電阻微動開關在新能源汽車充電槍中的應用,并從工作原理、設計要求、使用場景等方面進行闡述。
一、工作原理
內置電阻微動開關是一種接觸式開關,它由外殼、接點、彈簧等部件組成。當外力作用于開關上的按鈕或者手柄時,彈簧會產生壓縮變形,使得接點發生閉合或者斷開,從而實現電路的連接或者斷開。在新能源汽車充電槍中,內置電阻微動開關常用于觸發充電槍的充電啟動或停止信號。充電槍通過內置電阻微動開關上的按鈕,控制充電樁與電動車之間的充電連接。當按鈕按下時,開關閉合,意味著充電準備就緒,可以進行充電操作;當按鈕松開時,開關斷開,充電停止,保證了充電安全性。
二、設計要求
在新能源汽車充電槍中,內置電阻微動開關的設計要求主要包括以下幾個方面:1.工作可靠性:內置電阻微動開關作為充電槍的重要組成部分,需要具備良好的工作可靠性。它應該能夠承受頻繁的按壓操作,并且在長期使用中保持穩定的接觸性能,確保充電槍的正常工作。2.接觸材料選擇:由于內置電阻微動開關是接觸式開關,所以接觸材料的選擇非常重要。應選擇具有良好導電性和耐磨性的金屬材料,同時還要考慮其在高溫、濕度等復雜環境下的性能表現。3.防塵防水:新能源汽車充電槍常常需要在戶外使用,因此內置電阻微動開關需要具備一定的防塵防水能力,以提高其使用壽命和安全性。4.電氣參數:內置電阻微動開關還需要滿足一定的電氣參數要求,如額定電壓、電流等。這些參數需要與充電樁以及電動車的電氣系統相匹配,確保充電過程的安全和穩定性。
三、使用場景
內置電阻微動開關廣泛應用于新能源汽車充電槍中,主要使用場景包括以下幾個方面:1.充電啟動信號:內置電阻微動開關上的按鈕用于觸發充電啟動信號。當用戶按下按鈕時,充電準備就緒,可以進行充電操作。2.充電停止信號:內置電阻微動開關的按鈕松開時,充電停止,斷開充電樁與電動車之間的連接。3.故障檢測:內置電阻微動開關還可以用于充電槍的故障檢測。比如,如果按鈕按下后充電沒有啟動,可能是開關發生故障導致的,此時可以通過故障檢測來判斷和修復問題。4.安全保護:內置電阻微動開關的設計還應考慮到充電過程中的安全保護機制。例如,充電槍在脫離電動車前需要先停止充電,否則可能會造成電擊等危險。
總結:內置電阻微動開關在新能源汽車充電槍應用中起到了重要作用,通過按鈕的閉合和斷開,控制充電槍的充電啟動和停止,同時還具備故障檢測和安全保護等功能。在設計中需要考慮工作可靠性、接觸材料選擇、防塵防水和電氣參數等要求,以確保其在復雜環境下的正常工作和安全性能。
電動汽車充電槍:是作為充電設備與電動汽車充電電池的接口作用,國家是有強制規定標準的,所有充電樁和電動汽車廠家都必須共同遵守,以保證樁和槍的連接一致性。充電槍分7個接頭(交流樁)和9個接頭(直流樁),每個接頭代表了不同的電源或控制信號,具體參數國標都有規定。而我司客戶主要以美標,國標充電槍為主,歐標充電槍基本不用開關。

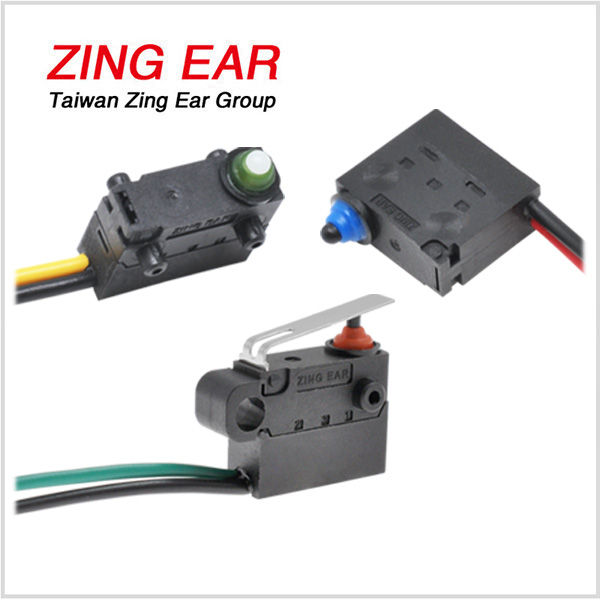

微動開關在充電槍產品上的工作原理,搭配我司G3,G9,G10B03等三系列防水內置電阻微動開關,開關安裝在充電槍的解鎖按鈕處,開關松開或按壓時,充電槍的電阻值發生變化,讓充電樁感應此時充電槍的狀態,從而控制樁體輸出或截?cái)嚯娏Α?/span>
我司微動開關優勢,ZINGEAR該品牌主要開關產品有各種微動開關、汽車開關、防水開關、壓力開關、機械鍵盤開關等等。ZINGEAR微動開關廠家擁有多年微動開關成功項目經驗,可根據客戶應用推薦最合適的產品型號,也可定做生產各種微動開關套件。全球安規認證齊全,壽命高 ,可靠性高。接線端子種類齊,多種不同配置可供選擇。歡迎訪問我們的ZINGEAR微動開關網站了解更多開關詳情:http://vpneb.cn/ 或撥打熱線咨詢我們180-0306-7840(微信同號)
