什么是微動開關?微動開關指一個單元?jiǎng)幼骶苻D(zhuǎn)換開關具有非常小的接觸間隙。當管理單元行動定義了一個轉換開關,其中觸點制定和分?jǐn)嗨俣仁仟?dú)立的運行速度的執行器。目前無論是工業、建筑、農業、商業還是交通運輸業,微動開關已經成為傳感和控制領域不可或缺的一份子。在全球各地的各種工業設備、農業或建筑機械以及控制系統中,可能有數以萬億計的微動開關正在運作中。
與傳統開關相比,微動開關具有以下特點:
減小尺寸,減少運行行程: 0.1毫米,增強的電性能,延長使用壽命,降低對振動和高加速度的敏感度。在允許與物體有物理接觸的情況下,微動開關通常最適合于存在和不存在檢測。它們在需要簡單開關操作的應用程序中也很出色。每個開關包含一個彈簧和一組觸點,它們將施加到致動器/柱塞上的機械能轉化為電氣輸出。這些微動開關極其重要的,尤其是在理想的地方節省空間和重量時。
那么微動開關是怎么工作的呢?微動開關與物體進行物理接觸,接觸點改變位置。其基本工作原則如下:當柱塞處于釋放位置或靜止位置時,正常閉合的電路可以輸送電流。正常開路是電絕緣的。當壓下或切換柱塞時,正常閉合的電路是斷路的。正常開路是閉合的。
微動開關的結構非常簡單,主要部件有:1. 柱塞(致動器)2. 開關外殼3. 接觸點4. 開關定位柱5. NO接口6. NC接口7. 開關端子8. 開關操作手柄
微動開關種類多樣化,比如以下幾點:
1-單針柱塞:適用于短直接沖程開關特性直接使用,并可實現高精度的位置檢測。然而,超行程是任何執行機構中最短的,需要一個可靠的塞子。
2-彈簧銷柱塞:過載行程比針式活塞長,但同樣的應用方法是可能的。柱塞直徑略大,但必須避免偏心負載,即,負載必須在柱塞的中心。
3-彈簧短針柱塞:過載是大的,就像一個彈簧針活塞。柱塞是短的,有一個更大的直徑,使對準更容易。
4-面板安裝引腳柱塞:超量行程是所有柱塞類型中最大的。該開關安裝到一個面板使用六角螺母和防松螺母(安裝位置可以通過調整螺母)。柱塞可以手動操作或機械操作,也可以與低速凸輪結合使用。
5-面板安裝(交叉)滾柱銷柱塞:一個滾子連接到一個面板安裝針柱塞開關,并與一個凸輪或狗操作。安裝位置可以像面板安裝銷柱塞開關一樣進行調整,但過載行程略小。交叉輥也可以運行平行的開關。
6-彈簧:中風是更大的,因?yàn)橐粋€(gè)強大的鋼板彈簧,使這種執行器適合低速凸輪或缸驅動器。軸承點是固定的,所以在應用中必須使過載保持在規定的范圍內,以防止損壞。
7-羅拉鋼板彈簧:一種附有滾子的鋼板彈簧驅動器。適用于凸輪或狗的操作。
8葉式杠桿:杠桿上的一個彎曲是用來產生一個大的沖程。適用于探測凸輪或狗,以及各種其他運動物體。
9-模擬滾輪葉片杠桿:一種末端彎曲成曲線的葉桿,可作為簡單的滾筒式應用。
10-鉸鏈操縱桿:與低速、低扭矩凸輪配套使用,可改變液面形狀以匹配操作體。鋼主要用作杠桿的材料。
11-模擬滾輪杠桿:一種末端彎曲成曲線的鉸鏈?zhǔn)礁軛U,可作為簡單的滾筒式應用。
12-鉸鏈滾輪杠桿:帶滾子的鉸鏈?zhǔn)讲僮鳁U,適用于高速凸輪操作。
13-反向操作鉸鏈杠桿:與低速、低扭矩凸輪配套使用,可改變液面形狀以匹配操作體。鋼主要用作杠桿的材料。
14-反向操作鉸鏈輥杠桿:帶滾子的反向操作鉸鏈桿。適用于凸輪操作。
15-旋轉操作:一種帶有旋轉操作的低扭矩執行器。適用于檢測輕型物體,如硬幣和紙幣。
16-柔性桿:可以在360 °的任何一個角度操作(但不能沿著桿中心的方向操作)。操作力量很小。有效的檢測時,方向或形狀不一致。超行程被執行機構吸收,為操作對象的發揮提供了較大的余地。
如何安裝微動開關?側面安裝開關應安裝在光滑,堅定,平面使用推薦的螺絲大小。避免螺絲擰得過緊。為了增加安全性,他們應該使用環氧樹脂鎖定。不要試圖擴大開關安裝孔,避免開關受力過大。在開關和金屬板之間使用絕緣材料,以增加開路端子開關的間隙。焊接時,必須避免開關絕緣過熱。在某些情況下,建議使用熱分流器。為了獲得最佳的機械強度,導線應該纏繞在端子的頂端,注意避免線束松動。
微動開關可用于廣泛的電氣負載和操作力的高成本的故障潛在應用,如:家用電器、定時設備、辦公設備、計算機/商業設備、測試儀器、人工操作設備和閥門。自動售貨機、熱水器和工業控制裝置。暖通空調墻壁控制器,汽車,卡車和船用線束,尾門/后備箱鎖模塊,可轉換屋頂組件,腳踏板控制器。航空航天、儀器儀表、辦公設備、醫療/牙科設備等。

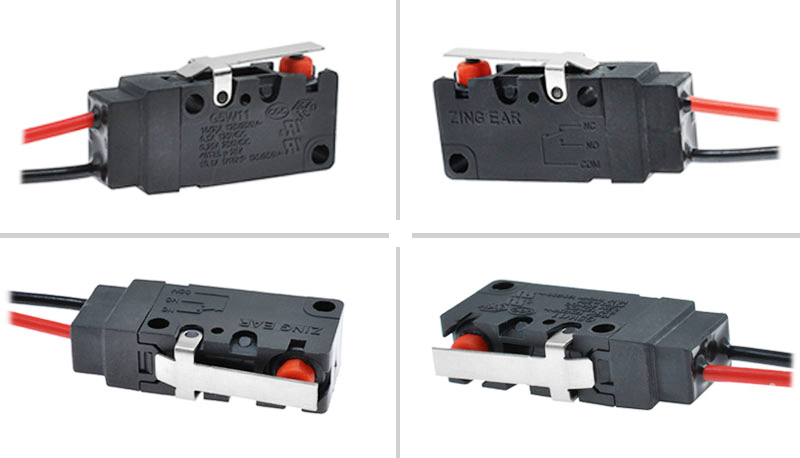

如果您想購買微動開關,請認準ZINGEAR品牌,ZINGEAR微動開關專注研發生產,同時還是優質微動開關廠家供應商,接下來就讓小編帶你們深入了解下ZINGEAR品牌微動開關廠家吧!ZING EAR微動開關廠家擁有20多年研發生產經驗,ZING EAR品牌廠家銷售:微動開關、防水微動開關、按鍵開關、行程開關、限位開關、檢測開關、搖擺開關等開關產品,多條自動化生產線,能快速及時供貨。ZING EAR微動開關是一種緊湊型電氣元件,需要嚴格的制造要求。我司微動開關廣泛應用于汽車配件、家電、電子設備、自動化設備、通訊設備、汽車電子、儀器儀表、醫療器械、電動工具等各個領域,并成為這些領域的重要客戶。所有的產品均經過國際安規認證如ENEC、UL、CUL、CE、CQC等,同時符合RoHS,Reach等環保協議。了解更多ZING EAR微動開關,歡迎咨詢微動開關180-0306-7840(微信同號),歡迎訪問我們的網站了解更多微動開關詳情:http://vpneb.cn
