眾所周知,ZINGEAR微動開關G5系列是一個電開關。使用很小的物理力就可以通過臨界點機制來驅動它,有時稱為偏心機制。切換在執行器的特定和可重復位置可靠地發生,而其他機制不一定如此。由于其低成本和耐用性,它們無處不在,超過 100 萬次循環和高達 1000 萬次循環用于重型模型。
ZINGEAR微動開關G5系列的內部結構

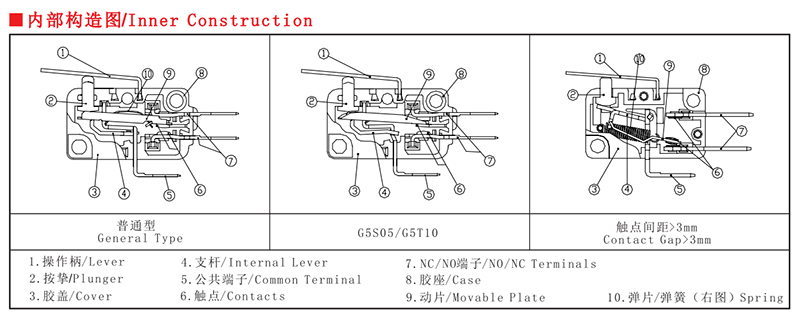

微動開關是具有微小接點間隔和速動機構,在規定的行程和力作用進行開關動作的接點機構,G5系列微動開關被外殼覆蓋著,其外部有傳動器,且外形較小當我們打開微動開關的上蓋時,就會驚訝的發現,G5系列微動開關結構之簡潔,內部構造包含以下幾點:操作柄(微動開關一般以無輔助按壓附件為基本型式,并且派生出小行程式、大行程式。根據需要可加入不同輔助按壓輔件,根據加入的不同的按壓輔件開關可分為按鈕式、簧片滾輪式、杠桿滾輪式、短動臂式、長動臂式等各種形式。)、按摯、膠蓋、支桿、公共端子、觸點、NC/NO端子、膠座、動片、彈片/彈簧,具體如下圖所示。
一個微動開關包含兩個彈簧。兩者都是導電的,并通過開關承載電流。一個長扁彈簧鉸接在開關的一端,另一端有電觸點。一個小的彎曲彈簧,預加載以自行伸展,連接在觸點附近的板簧之間。支點位于板簧的中點附近。執行器小塊壓在其鉸接點附近的板簧上。由于板簧被錨定且受力強,彎曲彈簧無法將其向右移動。彎曲彈簧向上擠壓或拉動板簧,即遠離錨點。由于幾何形狀,向上的力與位移成正比,隨著板簧向下移動而減小。這是我們G5系列基本微動開關的內部結構。
ZINGEAR微動開關G5系列的特點
結構緊湊,具有微小觸點間隙,快速動作、高靈敏度和微小動作行程的特點。長壽命、高可靠性,擁有全球安規認證(微動開關有UL,ENEC,CQC等認證。ZINGEAR工廠通過了ISO9001, IATF16949和ISO14001質量體系保障。),接線端子種類齊全,動作力范圍寬7gf~600gf,多種溫度等級25T85\25T125\25T150,PTI等級有175V\250V\600V可供選擇,配備各種形式操作柄。
微動開關的廣泛用途
G5系列微動開關廣泛應用于各種家用電器、電子設備、自動化設備、通訊設備、汽車電子、儀器儀表、電動工具等領域。另外ZINGEAR防水微動開關也還廣泛應用在電腦鼠標、汽車鼠標器、汽車電子產品、通訊設備、軍工產品,測試儀器、燃?xì)鉄崴?、煤氣灶、小家電、微波爐、電飯鍋、浮球設備配套、醫療器械、樓宇自動化、電動工具及一般電氣和無線電設備、24小時定時器等等。
微動開關的工作原理
外機械力通過傳動元件(按銷、按鈕、杠桿、滾輪等)將力作用于動作簧片上,當動作簧片位移到臨界點時產生瞬時動作,使動作簧片末端的動觸點與定觸點快速接通或斷開。當傳動元件上的作用力移去后,動作簧片產生反向動作力,當傳動元件反向行程達到簧片的動作臨界點后,瞬時完成反向動作。微動開關的觸點間距孝動作行程短、按動力孝通斷迅速。其動觸點的動作速度與傳動元件動作速度無關。
