我們知道,微動開關是具備細微觸點間距和快動組織,用要求的行程安排和要求的力開展開關姿勢的觸點組織,用機殼遮蓋,其外界有驅動器桿的這種開關,由于其開關的接觸點間隔較為小,故稱微動開關,又可以稱靈巧開關、快動開關。
微動開關作為對可接觸物體的一種十分有效的檢測元件,開關連接兩個線路,為電器、機器等提供通斷電控制,廣泛應用在鼠標,家用電器,工業機械,摩托車等地方,開關雖小,但起著不可替代的作用。今天,小編便來為您簡單介紹一下有關微動開關的結構、種類和應用的相關知識。
微動開關的結構
簡單來說,微動開關的工作原理,就是外機械力通過傳動元件,如按銷、按鈕、杠桿、滾輪等,將力作用于動作簧片上,并將能量積聚到臨界點后,產生瞬時動作,使動作簧片末端的動觸點與定觸點快速接通或斷開。當傳動元件上的作用力移去后,動作簧片產生反向動作力,當傳動元件反向行程達到簧片的動作臨界點后,瞬時完成反向動作。因而,微動開關的觸點最主要的特點有:間距小、動作行程短、按動力小、通斷迅速。
微動開關的種類
微動開關的品種繁多,構造有不計其數種,在電子等設備中,用于需頻繁換接電路的自動控制,及安全保護等裝置中時,微動開關可分為大型、中型、小型,按不同的需要分的話,可劃分為防水型和普通型。按安全防護特性分,有防潮型、防污型、隔爆型;按開斷方式分,有單聯型、雙聯型、多連型。也有這種強斷掉微動開關(當開關的簧片失靈的那時候,外力作用也可以使開關斷掉);按開斷工作能力分,有通用型、直流電型、微電流量型、大電流量型。按應用自然環境分,有通用型、耐熱型(250℃)、超耐熱瓷器型(400℃),以按銷式微動開關為基本型來分的話,微動開關可分為按鈕短行程式、按鈕大行程式、按鈕特大行程式、滾輪按鈕式、杠桿滾輪式等等。
微動開關由10個因素構成
微動開關具備細微觸點間距和速動組織,用要求的行程安排和力開展開關姿勢的觸點組織,被機殼遮蓋,其外界有傳動器,且外觀設計較小。微動開關是由10個組成因素構成。
1和2:頂蓋和下蓋應用的原材料為PBT30%GF
3:按鍵原材料為PBT30%GF
4:轉換片原材料為鈹青銅
5:彈簧片原材料為鈹青銅
6:支撐架原材料為紫銅
7:NC接線端子原材料為紫銅
8:NO接線端子原材料為紫銅
9:接線端子執戀原材料為銀鋁合金
10:轉換片執戀原材料為銀鋁合金
微動開關出現問題的兩個常見原因
微動開關在使用較長一段時間后,金屬疲勞時會對微動開關產生破壞性作用。這是因為金屬內部結構并不均勻,從而造成應力傳遞的不平衡;同時,金屬內部的缺陷處還存在許多微小裂紋。在力的持續作用下,裂紋會越來越大,材料中能夠傳遞應力部分越來越少,直至剩余部分不能繼續傳遞負載時,金屬構件就會全部毀壞。
微動開關的應用
微動開關在需經常換接電源電路的機器設備中開展自動控制系統及安全性維護等,運用在電子產品、儀表設備、礦山開采、供電系統、電器產品、電氣設備,及其航空航天、航空公司、戰艦、巡航導彈、肉坦等國防行業,早已運用于左右行業,開關雖小,但起著不能取代的功效。
現階段中國市面的微動開關依據應用規定的不一樣,開關的機械設備使用壽命有3W次至1000W次不一,通常有10W、20W、50W、100W次、300W次、50萬次W次、800W次,中國通常應用鈹青銅、錫青銅、不銹鋼線做簧片,海外的ALPS最大能夠保證1000W次,她們的簧片是用有色金屬鈦制成的。
可運用在如電腦鼠標、小車鼠標器、汽車電子產品、通信設備、軍用商品,測試設備、天然氣熱水器、燃氣灶、小電器、微波爐加熱、電飯煲、浮球機器設備配套設施、醫療機械、樓宇自動化、氣動工具及通常電氣設備和無線電話機器設備、24鐘頭定時器等。
微動開關廠家

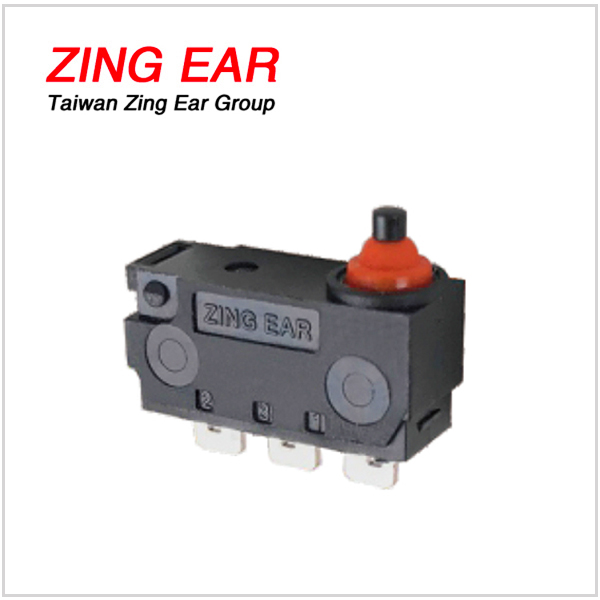

ZINGEAR是一家專業設計、生產、銷售為一體的精密微動開關生產廠家。主營各種微控控制開關、汽車控制開關、防水防塵控制開關、壓力控制開關、電競核心控制開關、汽車精密接插件及各種接觸控制模塊和傳感控制組件等。是新能源汽車,5G物聯網,智能家居,工業4.0自動化等行業必備的關鍵核心傳感控制元器件。
