ZINGEAR微動開關的構造和微動開關的基本原理

發布時間:2021-06-03    瀏覽:56次

  隨著對傳統市場和新興市場的需求不斷增加,國內對開關的需求也越來越大,微開關是一種開關領域,需求也隨著市場的變化而增大。

  微動開關是具備細微觸點間距和快動組織,用要求的行程安排和要求的力開展開關姿勢的觸點組織,用機殼遮蓋,其外界有驅動器桿的這種開關,由于其開關的接觸點間隔較為小,故稱微動開關,又叫靈巧開關。別稱靈巧開關、快動開關。施加壓力推動的迅速開關。

  微動開關的基本原理:外機械設備力根據傳動系統元器件(按銷、按鍵、桿杠、滾軸等)將大作用以姿勢簧片上,當姿勢簧片偏移到零界點時造成瞬時速度姿勢,使姿勢簧片尾端的動接觸點與定接觸點迅速接入或斷掉。

  當傳動系統元器件上的相互作用力移走后,姿勢簧片造成反方向姿勢力,當傳動系統元器件反方向行程安排超過簧片的姿勢零界點后,瞬時速度進行反方向姿勢。微動開關的接觸點間隔小、姿勢行程安排短、按驅動力小、導通快速。其動接觸點的動作速度與傳動系統元器件動作速度不相干。

  微動開關的歸類:微動開關的品種繁多,構造有不計其數種,按容積分是通用型、中小型、超小型;按安全防護特性分,有防潮型、防污型、隔爆型;按開斷方式分,有單聯型、雙聯型、多連型。也有這種強斷掉微動開關(當開關的簧片失靈的那時候,外力作用也可以使開關斷掉);按開斷工作能力分,有通用型、直流電型、微電流量型、大電流量型。按應用自然環境分,有通用型、耐熱型(250℃)、超耐熱瓷器型(400℃)

  微動開關的手柄類型:通常以無輔助輕按附注為基礎形式,而且派長出小行程安排式、大行程安排式。依據必須可添加不一樣輔助輕按輔助件,依據添加的不一樣的輕按輔助件開關可分成按鈕式、簧片滾軸式、桿杠滾軸式、短動臂式、長動臂式等各種各樣方式。

  微動開關在整機中是一個重要的控制元件,基于整機的特殊需求,該產品具有使用溫度寬、動作行程短、按力小、重復精度高、防震性強等特性,這些都需要在方案設計時加以考慮。通過反復分析、討論,在設計時主要采取了以下措施保證產品的可靠性要求:

  1、接線端的設計:

  接線端(焊片)采用黃銅線沖制成形,表面鍍金處理,保證了產品的一致性、可焊性和耐環境性能。

  2、基座的設計:

  基座采用LCP塑料。LCP具有耐熱性,熱變形溫度高達355℃,其材料能長期工作在250℃,有優良的阻燃性和電絕緣性能,可有效阻止微動開關工作時拉弧對基座的影響以及焊接熱對基座的損壞,并且能滿足產品高低溫工作狀態的要求。

  3、微動開關觸點的設計:

  開關觸點要求具有良好的導電性、較高的耐熔性、耐電弧腐蝕等性能,根據產品體積小和負載大的要求,觸點材料選用銀鎳合金,銀鎳合金觸點具有較高的硬度、耐磨性和抗電弧燒損能力,也具有較好的抗金屬轉移能力。同時將觸點與平簧片壓鉚在一起,能可靠保證觸點與簧片的連接及工作壽命的要求。

  4、結構設計

  在結構設計中,嚴格控制上下焊片和接觸簧片組之間的位置、尺寸,保證開關動作的一致性及行程、按力的要求。對如下重要尺寸進行了計算和驗證:(1)上、下焊片的定位尺寸;(2)接觸簧片形狀尺寸;(3)觸點高度;(4)接觸簧片的支撐位置等。


  微動開關的應用范圍

  微動開關主要用于燃氣灶、微波爐、電飯煲,如電腦鼠標、電子設備、汽車電子產品、軍工產品、測試儀器、醫療設備等現代工業產品也有微動開關圖。此外,微開關還集成到灑水車、水管系統、工業設備和一些電腦及外設。航空和汽車產品的行業也在飛機上,飛機,坦克很感興趣,閘機與電子停車制動執行器的主要應用。

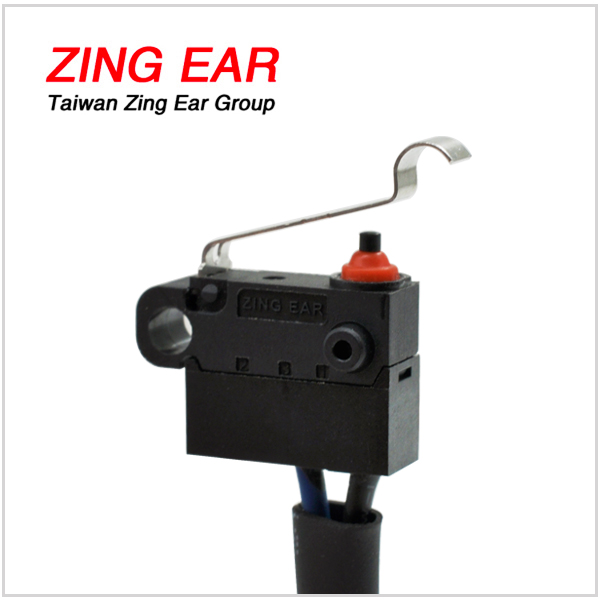

  ZINGEAR專業防水微動開關 汽車微動開關制造商

  ZINGEAR微動開關廠家長期專注于研發生產銷售各種微動開關、防水微動開關、按鍵開關、風壓開關、檢測開關、搖擺開關等數百款相關電子開關產品,不斷推出適應國內及國際市場的新產品。ZINGEAR微動開關產品廣泛應用于汽車配件、家電、電子設備、自動化設備、通訊設備、汽車電子、儀器儀表、醫療器械、電動工具等各個領域,并成為這些領域的重要客戶。所有的產品均經過國際安規認證如ENEC、UL、CUL、CE、CQC等,同時符合RoHS,Reach等環保協議。咨詢熱線: 180-0306-7840 (微信同號)
