微動開關在新能源充電槍上的應用

發布時間:2021-06-23    瀏覽:95次    來源: 微動開關

隨著新能源技術的興起,電動汽車產業獲得了前所未有的飛速發展。目前,一些國內外汽車品牌已有量產電動汽車上市。電動汽車的充電安全性和可靠性日益受到電動汽車產業各界人士的重視。同時充電接口的電子鎖為電動汽車充電的安全性提供了保證。充電槍是電動車的核心充電設備,而其中鎖定裝置則是充電槍中的重要技術環節。目前,充電槍的鎖定裝置大多采用磁保持原理,但其對于電壓的精度要求較高,上鎖狀態不穩定,當上鎖狀態完成時,沒有反饋信號。另外,當出現故障需解鎖較煩瑣。

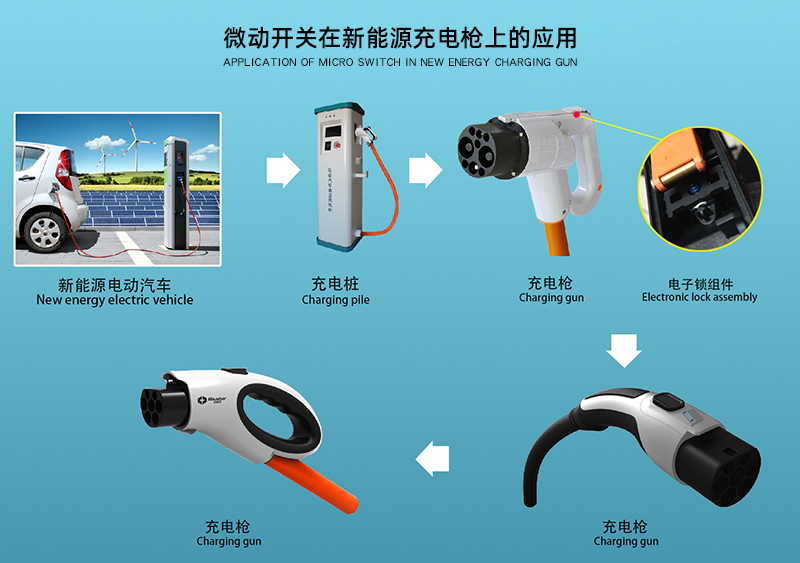

充電槍電子鎖,包括電機、傳動齒輪、頂桿和微動開關。傳動齒輪一端的輪齒與電機的旋轉軸相嚙合,另一端的輪齒與頂桿的齒輪條嚙合。頂桿在電機的驅動下,可做伸縮運動,且頂桿頭部可伸出電子鎖的殼體外。微動開關與控制面板相連接;控制面板可顯示電子鎖的狀態信息。當頂桿移動到上鎖位置時,頂桿齒輪觸動微動開關的開關,使微動開關瞬間向控制面板反饋1個上鎖信號。當頂桿回縮解鎖時,微動開關也會向控制面板反饋1個解鎖信號。

充電槍電子鎖,對充電時的充電槍鎖定,防脫落,松動(在于充電槍使用次數過100次后,連接汽車有松動間隙,需手托?。?,用電子鎖后,當電子鎖鎖定后才會記費,可防松動沒沖到電,也在記費,鎖定后,充電槍無需手托,無限使用次數防松動,同時電子鎖也成為記費觸點,當充電槍電子鎖,解鎖時,停止記費,電源斷開,以及車載系統精確感應電子鎖斷開判定通電完成,可防觸電。實現刷卡用戶刷卡后無人值守自動化充電,無需專業人員操作。系統發出充電命令,電子鎖處于上鎖狀態時,將插頭牢牢鎖在插座上防脫落,確??煽窟B接,并反饋給系統是否連接可靠,當充電完成后,系統發出解鎖信號,電子鎖轉為解鎖狀態,并將狀態反饋給系統。


充電槍如何正確使用?

一、打開車輛充電插座

二、拔充電槍

1.交流樁  ①單手握住充電槍把手;②用力向下按動充電槍微動開關,用力拔出充電槍。

2.直流樁  ①一只手握住充電槍把手,另一只手拖住槍,向上抬槍至微動或滑動開關與地面平行;②用力向下按動充電槍微動開關(如果是滑動開關則向前滑動開關),然后用力拔出充電槍。

三、插充電槍

1.交流樁  ①單手握住充電槍把手;②插回充電樁口/車端充電口,聽到“咔噠”一聲,表示已正確插好。

2.直流樁  ①一只手握住充電槍把手,另一只手拖住槍,將充電槍抬至微動開關(滑動開關)與地面平行;②插回充電樁口/車端充電口,聽到“咔噠”一聲,表示已正確插好。

注意:如果是在雨雪天氣,充電槍記得確認一下,充電槍口保持干燥并且沒有異物。

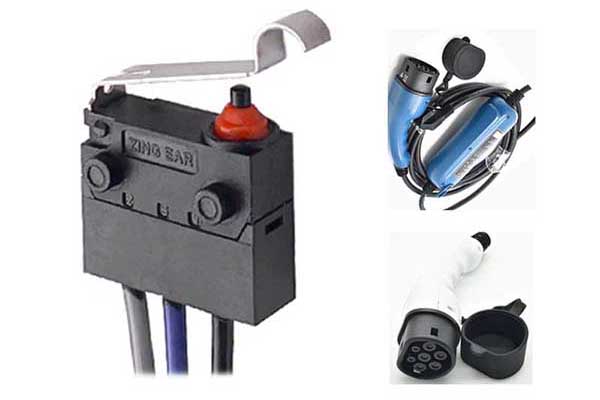

下面小編給大家介紹一下ZINGEAR研發的G303內置電阻微動開關

一般防水開關外接一個PCB電路板,在外置的PCB板上焊接電阻,使開關在通斷時輸出不同電阻的信號,然而,將電阻焊接在外置的PCB板上,使電子設備體積增大,PCB板上的電子元器件安裝更繁瑣,且外置PCB部分做到IP67的防護等級通常結構復雜,成本高;我司經過巧妙的結構設計,同專業的電子工程師反復論證,在現有G303系列結構基礎上,成功研發在開關內放置一小塊PCB板,在PCB板上焊接上電阻,使開關在通斷時產生不同電阻信號的開關組件,其中電阻的阻值可根據客戶的需求來定制,滿足不同客戶對其電路輸出電阻信號的需求;G303內置電阻開關可用于充電槍行業中,既能節省充電槍的內部空間,又能節省成本,是充電槍行業發展的必備品,為了滿足市場的容量需求,我司通過自動焊接技術解決產能的問題,自動焊錫的焊點位置及焊接時間可調節能監控,焊點一致性好,焊點表面圓滑飽滿,品質可靠,焊接效率高,可正常供貨。感興趣的客戶朋友們,歡迎您通過以下聯系方式與我們進一步溝通深入了解更多微動開關參數及解決方案。


ZINGEAR作為微動開關廠,致力于生產全系列微動開關

ZINGEAR是一家專業設計、生產、銷售為一體的精密微動開關生產廠家。主營各種微控控制開關、汽車控制開關、防水防塵控制開關、壓力控制開關、電競核心控制開關、汽車精密接插件及各種接觸控制模塊和傳感控制組件等。ZING EAR微動開關型號及接線端子種類齊全,配備各種形式的操作手柄、各種安裝外形尺寸滿足不同的安裝要求,ZING EAR微動開關廣泛應用于汽車設備、家電設備、工業設備等領域。ZING EAR微動開關體型小巧,緊湊,防水防塵(IP67)設計,微動開關長壽命,高可靠性。微動開關擁有全球安規認證,比如ENEC、UL、CUL、CE、CQC等,同時符合RoHS,Reach等環保協議。了解更多ZING EAR微動開關,歡迎咨詢微動開關180-0306-7840(微信同號)
