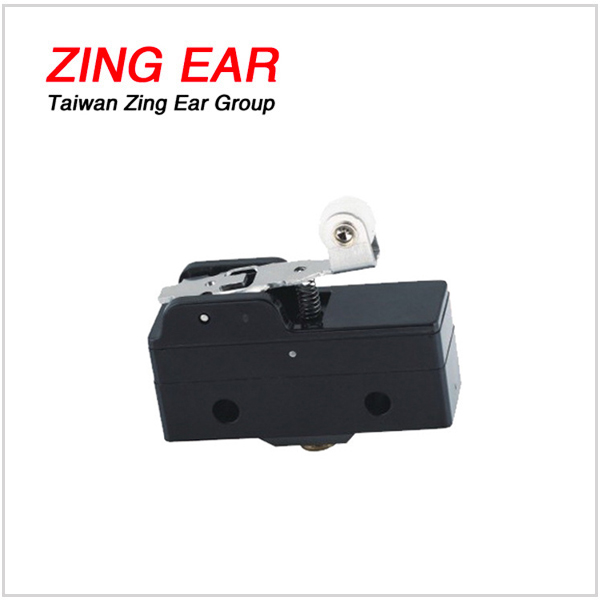

什么是限位開關?
限位開關定義:限位開關又稱行程限位開關,用于確定或者限物體運動方位的電器開關。在實際生產中,將行程限位開關安裝在預先安排的位置,當裝于生產機械運動部件上的模塊撞擊行程開關時,行程限位開關的觸點動作,實現電路的切換。因此,限位開關是一種根據運動部件的行程位置而切換電路的電器,它的作用原理與按鈕類似。限位開關廣泛用于各類機床和起重機械,用以控制其行程、進行終端限位保護。
在電梯控電路中,常用于確定電梯轎廂、門的位置;如轎廂到達指定樓層,(通常轎廂在到達指定樓層前,先接觸緩沖限位,緩沖限位向PLC反饋信號,PLC發出指令,降低和緩沖轎廂的運行速度),限位開關感應到后,向控制回路中的PLC反饋信號,再由控制回路(PLC)按照設定好的程序,進行開門等動作;從以上來看,限位開關是一個類似能夠發送0、1的數字開關,由它向PLC發送指令,再由PLC控制諸如轎廂加減速、停止;門打開、關閉的動作。
為了確保電梯安全運行,電梯上有很多安全部件。電梯會在正常狀態下根據每個安全組件運行,否則將停止運行。所謂的安全電路是在每個安全電梯部分安裝一個安全開關,所有安全開關都串聯連接,控制一個安全繼電器。僅當所有安全開關都打開時,安全繼電器才會閉合,電梯才能通電運行。
普通電梯安全電路的安全元件開關:
其一,限速開關(包括限速器割繩開關)-當電梯以高于額定速度值的速率必須至少等于額定速度(115%)時,其動作會導致安全鉗工作安全裝置。
其二,安全窗開關-表示汽車安全窗配備了用于手動鎖定的安全裝置。如果鎖定失敗,則設備可以停止電梯。直到重新鎖定電梯,電梯才能恢復運行。
其三,維護開關-分為控制柜維護開關,汽車維護開關和汽車頂部維護開關。三個維修開關相互鎖定,以防止錯誤操作并確保維護人員的安全。
其四,聯鎖開關的上限和下限,當汽車超出磁感應裝置,膠囊中的平坦層或稱重裝置之前沒有與緩沖器接觸時,被迫切斷主電源并控制安全裝置的電源自動重置。該設備在危險的運動位置無誤地工作時,應盡可能靠近工位末端。它應在籠子中或在重物(如果有)與緩沖器接觸之前操作,并在壓縮緩沖器期間保持其動作狀態。對于強制驅動電梯,限位開關用于切斷電動機和制動器的電源電路。限位開關動作后,電梯無法自動恢復運行。
其五,底部坑緩沖開關—該設備位于井道的底部,并設置在轎廂的底部極限位置和配重行程。在緩沖器中(一種彈性緩沖器安全裝置,用于吸收汽車并抵抗巨大的動能)。完成該操作后,電梯無法正常運行,直到其返回其正常伸長位置為止。
其六,安全鉗開關-檢查限速器是否正在運行。當限速器移動時,則使用機械安全裝置將轎廂或轎廂保持在靜止?fàn)顟B(tài),并可以夾緊導軌。
其七,門和門聯鎖開關—大廳門和門在關閉后被鎖定,并且控制回路同時連接。機電聯鎖安全裝置的安全裝置只能操作汽車。它的功能是,當電梯轎廂停在某個樓層站時,另一個樓層站的門被有效地鎖定,并且如果電梯被打開,它將無法啟動或保持正常運行。
常見的電梯安全回路開關有哪些?
機房:控制屏急停開關、相序繼電器、熱繼電器、限速器開關
井道:上極限開關、下極限開關(有的電梯把這兩個開關放在安全回路中,有的則用這兩個開關直接控制動力電源)
地坑:斷繩保護開關、地坑檢修箱急停開關、緩沖器開關
轎內:操縱箱急停開關
轎頂:安全窗開關、安全鉗開關、轎頂檢修箱急停開關
故障狀態:當電梯處于停止?fàn)顟B(tài),所有信號不能登記,快車慢車均無法運行,首先懷疑是安全回路故障。應該到機房控制屏觀察安全繼電器的狀態。如果安全繼電器處于釋放狀態,則應判斷為安全回路故障。
